ZCGX-A地下管線測試儀
產品別稱
地下管線測試儀、地下電纜故障測試儀
參考標準 產品優勢具有電纜定位和故障查找兩種功能； 可以找到高達 2MΩ的對地絕緣故障； 具有背光功能適應夜間操作。
產品價格：來電咨詢生產廠家：南電至誠電力設備全國24小時銷售熱線:
400-871-8761
產品列表
銷售熱線：400-871-8761
羅經理：18086449691
地址：武漢市江夏區佛祖嶺街道鳳凰園中路10號金華視工業園研發樓西邊二樓
郵箱：027-82621016
產品介紹
管線探測儀是利用電磁感應的原理來探測地下電纜的精確走向、深度以及定位 電纜的開路、短路及外皮故障點，管線探測儀的智能化全漢字、圖形操作指示及聲 音調頻指示，使它成為當今最容易使用的管線定位儀。
發射機內置歐姆表可自動測 量環路電阻及連續的自動輸出阻抗匹配，以保證輸出最佳的匹配信號。
產品特點
1、全數字式定位儀，顯示清晰，定位可靠；
2、便攜輕巧、使用方便、查找快捷；
3、內置 充電電池，測試時不需市電；
4、具有電纜埋深顯示、電流顯示；
5、大屏液晶圖形顯示、測試中不需耳機；
6、內置歐姆表可測量電纜環路電阻；
7、具有電纜定位和故障查找兩種功能；
8、可以找到高達 2MΩ的對地絕緣故障；
9、具有背光功能適應夜間操作。
技術參數
1、接收機：
| 工作頻率 | 低頻、中頻，高頻，射頻 50HZ | |
| 天線模式 | 波谷法（豎直線圈）、波峰法（水平線圈） | |
| 聲音指示 | 隨信號強度變化的調頻音調 | |
| 電流指示 | 顯示被測電纜的有效電流值(單位：mA) | |
| 工作溫度 | -10°C——+55°C | |
| 電池型號 | 可充電電池 | |
| 電量指示 | 圖形顯示 | |
| 電池壽命 | 連續工作>8 小時 | 間斷工作 >16 小時 |
| 尺寸大小 | 70×20×11CM | |
| 重 量 | 3 公斤（帶電池） | |
| 信號強度表示 | 梯形圖、數字量程 0——999 | |
| 增益控制 | 手動調節 動態范圍為 100db | |
| 探測深度 | 最大探測不小于 10 米 | |
| 最大探測距離 | 直連法時絕緣良好的電纜最大可達15KM | |
| 深度測量 | 按深度鍵 三位數字顯示，最大可測深達 2.5 米 | |
| 精 度 | 低頻 | ±（1—5）%≤2.5 米 |
| 射頻 | ±（5—12）%≤2.5 米 | |
2、發射機：
| 工作頻率 | 低頻、中頻，高頻，射頻 |

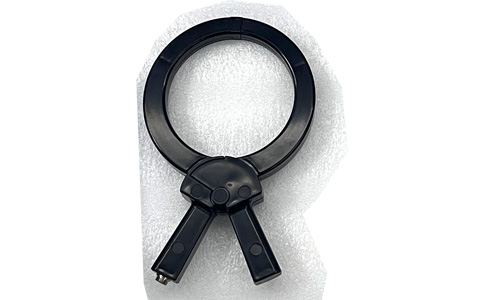

| 工作模式 | 直連法、耦合法、感應法 |
| 匹配負載 | 5 歐姆—3000 歐姆 |
| 阻抗顯示 | 五位數字 |
| 過熱過流 | 自動保護 |
| 功率輸出 | 低擋、中檔、高擋 |
| 電池類型 | 8 節一號堿性電池 |
| 電池壽命 | 連續工作 4 小時至 8 小時取決于使用時的頻率、輸出功率 |
| 間斷工作 6 小時至 10 小時取決于使用時的頻率、輸出功率 | |
| 工作溫度 | -10°C—55°C |
| 尺寸大小 | 16×16×39CM |
| 重 量 | 4 公斤（含電池） |
