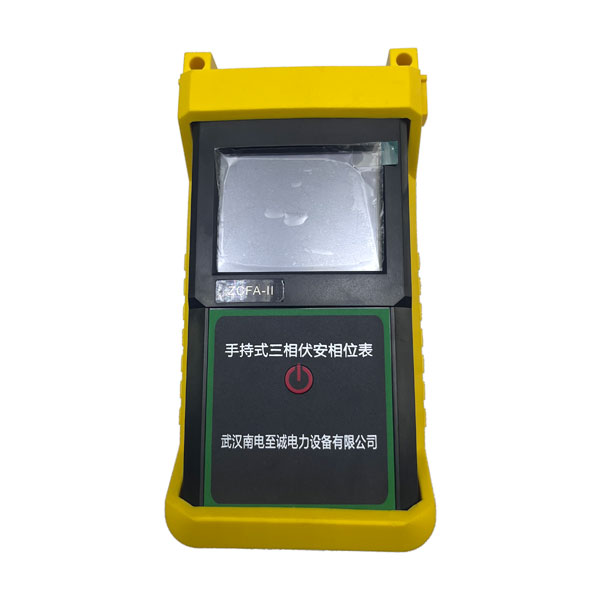

ZCFA-II三相鉗形相位伏安表是進行三相電參數測量，可以完成三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量。
ZCFA-II三相鉗形相位伏安表設計上采用高速Cortex M3處理器加24位高速ADC進行電參數的測量計算，完全圖形化界面，真彩色顯示分辨率320×240，觸摸屏操作人機界面友好，儀器便于攜帶。

產品特點

三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量

真彩色顯示分辨率320×240

觸摸屏操作人機界面友好，儀器便于攜帶。

技術參數

1.基準條件和工作條件

影響量	基準條件	工作條件	備注
環境溫度	25℃±1℃	-10℃～40℃	----
環境濕度	40%～60%	＜80%	----
信號波形	正弦波	正弦波	β＝ 0.01
信號頻率	50Hz±1Hz	40Hz～70Hz	----
測量相位頻率相序功率功率因數時電壓幅值	100V±5V	30～600V	----
測量相位頻率相序功率功率因數時電壓幅值	5A±0.5A	10mA～10A	----
外電場、磁場	應避免
被測導線位置	處于鉗口的近似幾何中心位置

2.一般規格

功能	同時測量三相交流電壓、電流、相位、頻率、相序、有功功率、無功功率、視在功率、功率因數等
電源	DC 7.4V、5000mAh鋰電池
充電器	DC 8.4V、2A專用充電器
功耗	連續工作約30小時
顯示模式	彩色LCD顯示，320dots×240dots
儀表尺寸	長寬厚：221mm×111mm×78mm
電流鉗尺寸	長寬厚：130mm×40mm×20mm；鉗口：Φ7.5mm
量程	電壓：AC 1V～600.0V (全自動換檔)
	電流：AC 5mA～10.0A (全自動換擋)
	相位：0.0°～360.0°
	頻率：40Hz～70Hz
	有功功率：1W～6kW
	無功功率：1VAR～6kVAR
	視在功率：1VA～6kVA
	功率因數：-1～+1
分辨率	電壓：AC 0.001V
	電流：AC 0.001A
	相位：0.1°
	頻率：0.01Hz
	有功功率：0.1W
	無功功率：0.1VAR
	視在功率：0.1VA
	功率因數：0.0001
檢測速率	約3秒/次
數據保持	測試中按確認鍵保持數據，HOLD符號顯示，按返回鍵取消保持
數據存儲	400組
自動關機	正常使用時，超過10分鐘無任何操作，儀表自動關機
電壓檢測	電池電量按百分比顯示，電壓過低時自動關機
儀表質量	主機：850g
	電流鉗：180g * 3
	測試線：200g
電壓測試線長	2米
電流鉗線長	2米
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
輸入阻抗	測試電壓輸入阻抗為：1MΩ
耐壓	耐壓1000V/50Hz交流電壓1分鐘
絕緣	≥100MΩ
結構	雙重絕緣，帶絕緣防振防滑護套
適合安規	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326

3.基準條件下誤差及性能指標

類別	量程	分辨率	誤差
電壓	AC 30～600V	0.001V	±(0.5%量程)
電流	AC 10mA～10A	0.001A	±(0.5%量程)
相位	0.0°～360.0°	0.1°	±2°
頻率	40～70Hz	0.01Hz	±(1%量程)
有功功率	1W～6kW	0.1W	±(1.5%量程)
無功功率	1VAR～6kVAR	0.1VAR	±(1.5%量程)
視在功率	1VA～6kVA	0.1VA	±(1.5%量程)
功率因數	-1～+1	0.0001	±0.02
