TAG-8600E中置柜無線核相儀
中置柜無線核相儀、無線核相儀、中置柜核相儀、中置柜核相器
參考標準GB50150-2006、GB/T.311-1997、DL/T971-2005、DL/T 846-2004
產品優勢發射器和采集器可以判斷線路是否帶電，測量線路相位和頻率； 近程核相時，發射器和采集器測量的數據通過無線電發送給接收主機，接收主機依據發射器測量的數據計算兩線路相位差值，判斷同異相。
產品價格：來電咨詢生產廠家：南電至誠電力設備全國24小時銷售熱線:
400-871-8761銷售熱線：400-871-8761
羅經理：18086449691
地址：武漢市江夏區佛祖嶺街道鳳凰園中路10號金華視工業園研發樓西邊二樓
郵箱：027-82621016
產品介紹
TAG-8600E中置柜無線核相儀用于帶有五防柜功能的開關柜核相，通過將采集器綁在中置柜上下刀閘的母排上可實現六相同測。同時，儀器還配置通用發射器，用于兩條高壓線路并網或環網核相。儀器適用于5V～220kV交流輸電線路和二次帶電顯示器核相，同時具有高壓驗電功能。
該儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相儀的諸多缺點，此外儀器可升級相序檢測和遠程核相功能。
產品特點

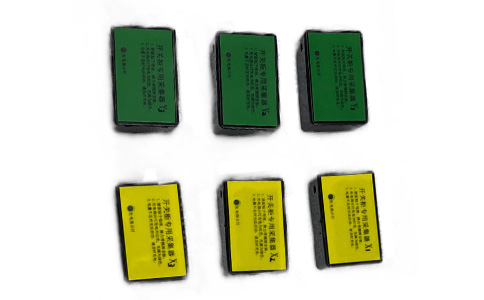

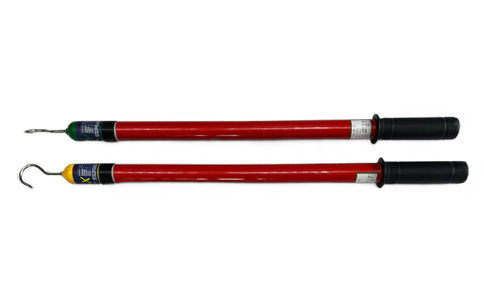

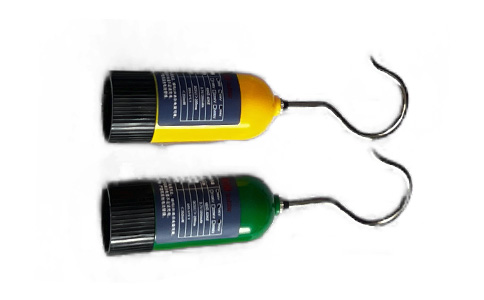

儀器由2對通用發射器、3對中置柜采集器和1個接收主機組成。發射器和采集器可以判斷線路是否帶電，測量線路相位和頻率。近程核相時，發射器和采集器測量的數據通過無線電發送給接收主機，接收主機依據發射器測量的數據計算兩線路相位差值，判斷同異相。
技術參數
| 相位差準確度 | 誤差≤5° |
| 頻率準確度 | ±0.1HZ |
| 可跨電壓測量范圍 | 5V～220kV |
| 接收主機與發射器的最大傳輸視距 | 100米 |
| 與采集器的最大傳輸視距 | 60米 |
| 真人語音提示測量結果和操作步驟 | |
| 3.2英寸彩屏同時顯示各線路相位差、頻率、矢量圖和同異相結果，顯示自身及采集器電池電量 | |
| 連續1小時無操作自動關機 | |

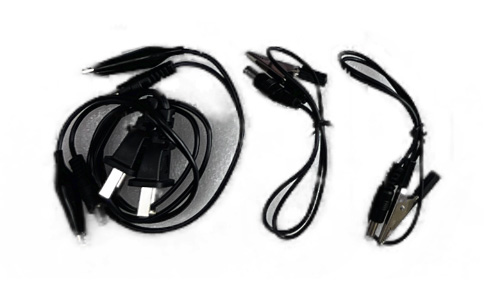

| 采集器、發射器和接收主機均內置可充電鋰電池，配置5V充電器 | |
| 主機內置18650鋰電池，電池容量為2500mAH | 采集器和發射器內置10440鋰電池，電池容量為450mAH |
| 高壓測量時泄漏電流 | <10uA |
| 采集器和發射器工作功耗 | <0.1W |
| 接收主機工作功耗 | <0.3W |
| 工作環境 | -35℃--- +45℃ |
| 濕度 | ≤95%RH |
| 整機重量 | 約8KG |
| 儀器包裝尺寸 | 長89cm*寬26cm*高11cm |
