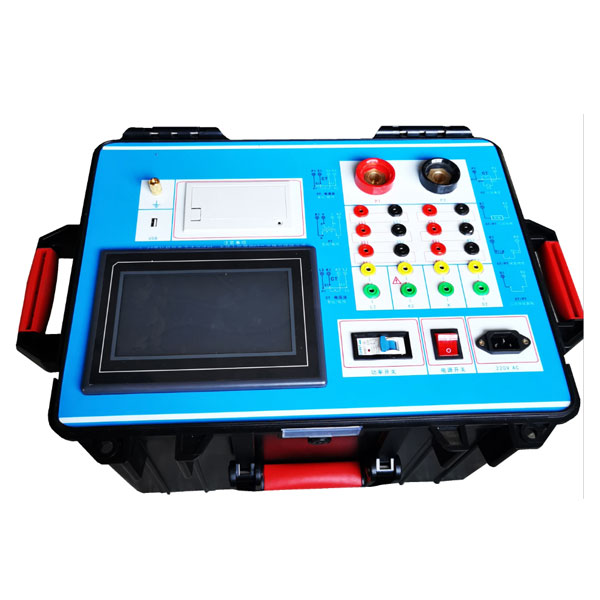

CTP-807系列工頻互感器綜合測試儀
工頻互感器綜合測試儀、互感器綜合測試儀、工頻測試儀
參考標準GB 1207-2006 、GB 1208-2006
產品優勢按規程自動給出 CT/PT（勵磁）拐點值， 自動給出 5%和 10%誤差曲線； 可保存 1000 組測試資料，掉電后不丟失； 支持 U 盤轉存資料，可以通過標準的 PC 進行讀取并生成 WORD 報告，提供 232 通訊協議； 小巧輕便≤26Kg，非常利于現場測試。
產品價格：來電咨詢生產廠家：南電至誠電力設備全國24小時銷售熱線:
400-871-8761銷售熱線：400-871-8761
羅經理：18086449691
地址：武漢市江夏區佛祖嶺街道鳳凰園中路10號金華視工業園研發樓西邊二樓
郵箱：027-82621016
產品特點
支持檢測 CT 和 PT；
滿足 GB1207、GB1208 等規程要求；
無需外接其它輔助設備，單機即可完成所有檢測項目；
自帶微型快速打印機、可直接現場打印測試結果；
操作簡便，帶有智能提示，使用戶更易上手操作；
觸摸屏控制，圖形化顯示接口；
按規程自動給出 CT/PT（勵磁）拐點值， 自動給出 5%和 10%誤差曲線；
可保存 1000 組測試資料，掉電后不丟失；
支持 U 盤轉存資料，可以通過標準的 PC 進行讀取并生成 WORD 報告，提供 232 通訊協議；
小巧輕便≤26Kg，非常利于現場測試。
技術參數
CTP-807系列工頻互感器綜合測試儀測試功能：
CT（保護類、計量類） | PT |
? 伏安特性（勵磁特性） 曲線 | ? 伏安特性（勵磁特性） 曲線 |
? 自動給出拐點值 | ? 自動給出拐點值 |
? 自動給出 5%和 10%的誤差曲線，可測限值系數實際值（ALF） | ? 變比測量 |
? 變比測量(6 路同時) | ? 極性判斷 |
? 比差測量 | ? 比差測量 |
? 相位（角差）測量 | ? 相位（角差）測量 |
? 極性判斷 | ? 交流耐壓測試 |
? 一次通流測試 | ? 二次負荷測試 |
? 交流耐壓測試 | ? 二次繞組測試 |
? 二次負荷測試 | |
?二次繞組測試 | |
?可測中低壓互感器，零序互感器伏安特性 | |
?可測 GIS ，套管 CT | |
?綜合測試，一次測試同時完成勵磁、變比極性 |
CTP-807A工頻互感器綜合測試儀參數：
項 目 | 參 數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～1200Vrms2Arms（最大可設置 20A） | |
大電流輸出 | 0～600A | |
勵磁精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次繞組 電阻測量 | 范圍 | 0.1～300 Ω |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次實際 負荷測量 | 范圍 | 5～500VA |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） ±0.1VA | |
相位測量 （角差） | 精度 | 4min |
分辨率 | 0.1min | |
CT 變比測量 | 范圍 | ≤25000A/5A（5000A/1A） |
精度 | ≤0.5% | |
PT 變比測量 | 范圍 | ≤500KV |
精度 | ≤0.5% | |
工作環境 | 溫度：－10℃ ~ 40℃ , 濕度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：410mm × 260mm × 340mm ， 重量： ≤22Kg | |
CTP-807B工頻互感器綜合測試儀參數：
項 目 | 參 數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～2500Vrms2Arms（最大可設置 20A） | |
大電流輸出 | 0～600A | |
勵磁精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次繞組 電阻測量 | 范圍 | 0.1～300 Ω |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次實際 負荷測量 | 范圍 | 5～500VA |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） ±0.1VA | |
相位測量 （角差） | 精度 | 4min |
分辨率 | 0.1min | |
CT 變比測量 | 范圍 | ≤25000A/5A（5000A/1A） |
精度 | ≤0.5% | |
PT 變比測量 | 范圍 | ≤500KV |
精度 | ≤0.5% | |
工作環境 | 溫度：－10℃ ~ 40℃ , 濕度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：410mm × 260mm × 340mm ， 重量： ≤22Kg | |
CTP-807C工頻互感器綜合測試儀參數：
項 目 | 參 數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～2500Vrms2Arms（最大可設置 20A） | |
大電流輸出 | 0～1000A | |
勵磁精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次繞組 電阻測量 | 范圍 | 0.1～300 Ω |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次實際 負荷測量 | 范圍 | 5～500VA |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） ±0.1VA | |
相位測量 （角差） | 精度 | 4min |
分辨率 | 0.1min | |
CT 變比測量 | 范圍 | ≤25000A/5A（5000A/1A） |
精度 | ≤0.5% | |
PT 變比測量 | 范圍 | ≤500KV |
精度 | ≤0.5% | |
工作環境 | 溫度：－10℃ ~ 40℃ , 濕度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：410mm × 260mm × 340mm ， 重量： ≤22Kg | |
CTP-807D工頻互感器綜合測試儀參數：
項 目 | 參 數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～3000Vrms2Arms（最大可設置 20A） | |
大電流輸出 | 0～1000A | |
勵磁精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次繞組 電阻測量 | 范圍 | 0.1～300 Ω |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次實際 負荷測量 | 范圍 | 5～500VA |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） ±0.1VA | |
相位測量 （角差） | 精度 | 4min |
分辨率 | 0.1min | |
CT 變比測量 | 范圍 | ≤25000A/5A（5000A/1A） |
精度 | ≤0.5% | |
PT 變比測量 | 范圍 | ≤500KV |
精度 | ≤0.5% | |
工作環境 | 溫度：－10℃ ~ 40℃ , 濕度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：410mm × 260mm × 340mm ， 重量： ≤22Kg | |
