二次壓降及負荷測試儀的主要作用是準確、?快速、?方便、?可靠地測量電壓互感器二次導線壓降引起的計量誤差。?

電能計量裝置存在的誤差為電能計量綜合誤差，是由電能表的誤差、電壓互感器的合成誤差、電流互感器的合成誤差和電壓互感器二次導線壓降引起的計量誤差所組成，可以用以下式子表示：

    ε=εw＋εTA＋εTV＋εr

式中    εw—電能表誤差%

        εTA—電流互感器合成誤差%

        εTV—電壓互感器合成誤差%

        εr—電壓互感器二次導線壓降引起的計量誤差%

在電廠及變電站電能計量回路中，室外的電壓互感器離裝設于控制室配電盤上的電能表有較遠的距離，一般在200～400 m左右，整個回路有接線端子排、開關、熔斷器及導線，必然存在著接觸電阻、導線電阻及分布參數，從而就存在著一定的回路阻抗，造成電壓互感器與電能表間的二次回路上有電壓降。電壓互感器二次回路壓降包括電纜、端子接觸電阻、熔線、中間繼電器接點、空氣小開關等電壓降之總和。電壓互感器二次電壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分?jǐn)?shù)，以及兩個電壓之間的相位差的總稱。

1、可以實現三相三線，三相四線、單相全自動測量；

2、使用工程塑料機箱，結識耐用，有效保障測試人員及系統安全；

3、儀器具有量程自動切換功能，保證測試精度；

4、采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強；

5、測量完畢，自動計算和負荷相關的各項參數，便于客戶分析和試驗；

6、采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示； 數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據；

7、采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用；

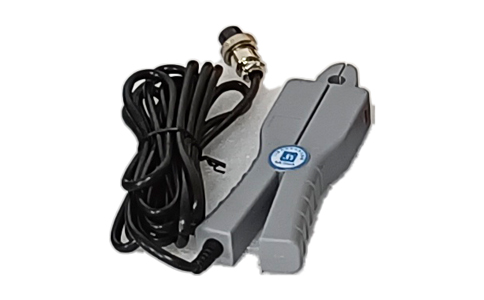

8、次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路。可以實現不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證；

9、作時間可以長達24小時（最長）；

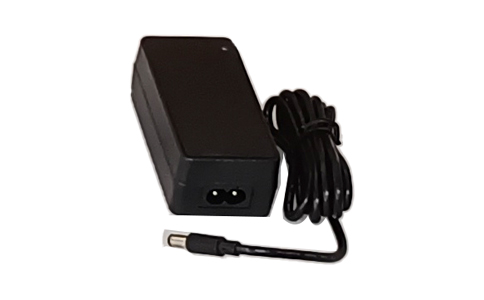

10、附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量；

11、儀器體積小，重量輕；

12、極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的在線實際負荷；在5V的工作電壓下，能分辨0.001mS的電導和電納；

13、能存儲480組測量數據，斷電后能保持十年；

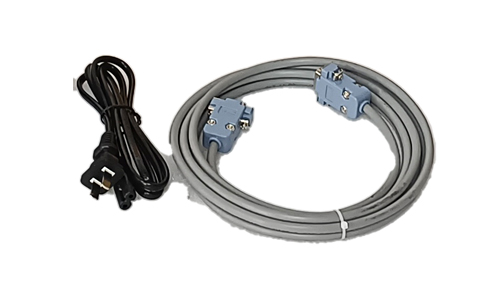

14、中文界面大屏幕顯示，帶有RS-232通訊接口。
