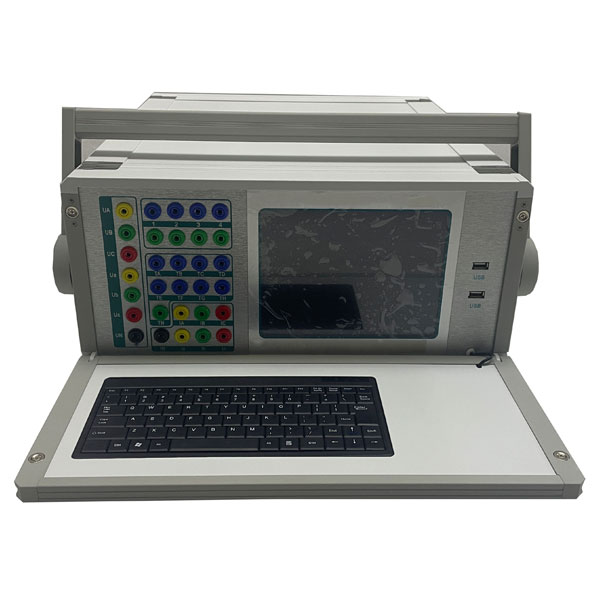

ZCJB-1200微機繼電保護測試儀
繼保之星1200、六相微機繼電保護測試儀、繼電保護測試儀702
參考標準GB7261-2008,DL/T995-2006，DL/T1153-2012
產品優勢● 獨立直流電源 設有一路大功率110V 及 220V專用直流電源輸出。 ● 完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。 ● 輕質集成結構，高性價比 屬于跨專業聯合設計產品，綜合各專業的先進科技成果。體積小，重量輕，性能價格比高。
產品價格：來電咨詢生產廠家：南電至誠電力設備全國24小時銷售熱線:
400-871-8761銷售熱線：400-871-8761
羅經理：18086449691
地址：武漢市江夏區佛祖嶺街道鳳凰園中路10號金華視工業園研發樓西邊二樓
郵箱：027-82621016
產品介紹
繼電保護測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著現代電力系統規模的不斷擴大，對電力系統運行和管理的可靠性、高效性要求的不斷提高，繼電保護人員的測試工作變得更加頻繁和復雜。在計算機技術、微電子技術、電力電子技術飛速發展的今天，應用最新技術成果不斷推出新型高性能繼電保護測試儀是技術進步的必然趨勢，也是時代賦予我們的責任。
產品特點
>標準12相電壓電流輸出靈活組合 6相電壓，6相電流輸出，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相差動試驗和廠用電快切和備自投試驗。
>單機操作方便 內置高性能工控機，8.4寸大屏幕TFT液晶顯示，裝置面板設有軌跡球鼠標、優化操作鍵盤，內置基于WINDOWS平臺全中文操作軟件。開機即可使用，操作方便快捷。
>雙操作方式 除了單機操作外，裝置還可以外接臺式機或筆記本電腦進行操作，兩種方式功能完全一致，真正完整的雙操作模式。
>新型高保真線性功放 輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生中高頻干擾，而且保證了從大電流到微小電流全程都波形平滑、精度優良。
>高性能主機 核心部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。
>功能強大 可完整測試差動、備自投、快切、同期、諧波、故障回放、系統振蕩等功能。可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試，12相輸出可用于備自投測試。
>接點豐富 10路接點輸入和8對空接點輸出。輸入接點為空接點和0~250V電位接點兼容，可智能自動識別。輸入輸出接點可根據用戶需要擴展。
>獨立直流電源 設有一路大功率110V 及 220V專用直流電源輸出。
>接口豐富 裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。另外還帶有一個USB從端口和兩個USB主端口，可與計算機通信進行操作，可接打印機、鍵盤、鼠標等外設，也可用U盤讀取數據。裝置還帶有GPS接口可實現雙機同步測試（選配）。
>完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
>輕質集成結構，高性價比 屬于跨專業聯合設計產品，綜合各專業的先進科技成果。體積小，重量輕，性能價格比高。
技術參數
1、交流電流源
六相共用中性點的電流源，電流上升下降時間 ＜100μs
最大輸出功率：350VA/相
輸出準確度：
0.1A～2A準確度 | ±20mA |
2A～10A準確度 | ±0.2% |
10A～30A準確度 | ±0.5% |
分辨力：
0.1A～10A分辨力 | 1mA |
10A～30A分辨力 | 5mA |
單相連續輸出時間：
0.1A～10A輸出時間 | 不限時 |
10A～20A輸出時間 | ≥30秒 |
20A～30A輸出時間 | ≥3秒 |
2、交流電壓源
六相共用中性點的電壓源，電流上升下降時間 ＜100μs
最大輸出功率：≥75VA/相
輸出準確度：
1V～10V準確度 | ±20mV |
10V～125V準確度 | ±0.2% |
分辨力：
1V～10V分辨力 | 1mV |
10V～125V分辨力 | 5mV |
3、直流電流源
單相輸出范圍：-10A～+10A或0～20A
最大輸出功率：200VA/相
輸出準確度：
±0.1A～±2A準確度 | ±20mA |
±2A～±10A準確度 | ±0.5% |
分辨力：5mA
4、直流電壓源
直流電壓輸出范圍：-150V～+150V或0～300V
最大輸出功率：≥100VA
輸出準確度：
±1V～±10V準確度 | ±20mV |
±10V～±150V準確度 | ±0.5% |
分辨力：
±1V～±10V分辨力 | 5mV |
±10V～±150V分辨力 | 10mV |
5、交流電壓、電流源角度
相角范圍：0°～ 360°
準確度：±0.2°
分辨力：0.01°
6、交流電壓、電流源頻率
頻率范圍：10～1500Hz
輸出準確度：±0.2%
分辨力：0.001 Hz
能疊加2～20次任意幅值的諧波及直流
7、計時精度
1ms～1S | ±10ms |
>1S | ±0.2% |
8、開入量
8路獨立開關接點輸入，自動識別有源接點的極性
兼容空接點與15V～250V有源接點
9、開出量
4對可編程開關空接點輸出
接點容量：250VDC，0.5A 或 250VAC，0.5A
10、同步性
電壓電流同步性 ≤50μS
11、供電電源
交流輸入電壓
額定值：220V ± 10%
基準值：220V ± 2%
交流供電頻率：
額定值：50Hz ± 10%
基準值：50Hz ± 2%
12、使用環境條件
環境溫度：－10℃～+40℃
相對濕度：≤90%
大氣壓強：80～110kPa
13、箱體尺寸與重量
箱體尺寸（長×寬×高）：420mm×190mm×500mm
重量：23千克
