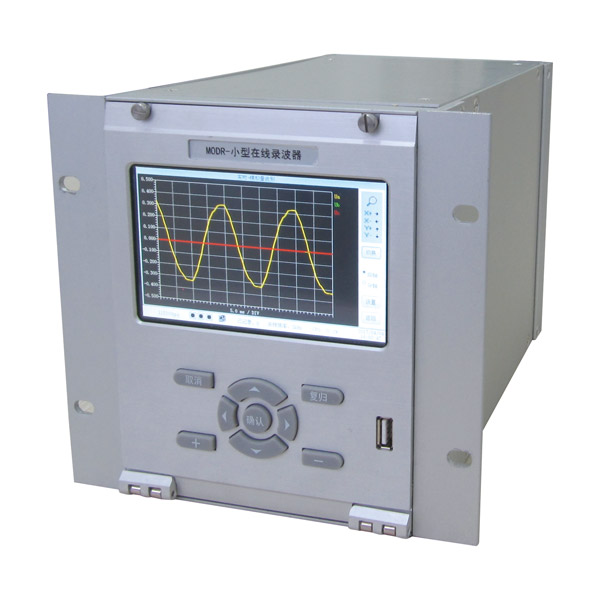

ZCLBY-C在線錄波器，是以高性能MCU、嵌入式操作系統為核心，實現了數據采集、處理、傳輸、存儲功能的小型在線錄波裝置。MODR具備先進的DSP數據處理能力，可實現穩態信號分析，如諧波分析、有效值/派生量計算，以及信號暫態過程的捕捉、記錄。

MODR配備上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線與MODR聯機，實現遠程控制、數據共享、電氣試驗等功能。

ZCLBY-C在線錄波器主要功能包括：

故障錄波：按用戶預先定義的故障判據，MODR實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在永久存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。

實時監測：最多可接入16路開關量、16路模擬量。實時計算模擬量有效值，派生量（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路，最高21次）、矢量圖。有效值、開關量可以實時傳輸給上位機。

1、電氣隔離16路模擬量、16路開關量同步采樣，輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。

2、采樣頻率：模擬量、開關量同步采樣頻率：2kHz。

3、實時有效值計算：MODR對模擬通道進行無延遲的有效值計算。交流量RMS每20ms生成一點。

4、實時派生量計算：最多可定義8個派生量，包括頻率、有功、無功等多個類型。MODR進行無延遲的派生量計算。

5、對接入通道、派生量實時監視，多種故障啟動方式在任何運行狀態下，根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為32MB。如果連接了上位機（PC機），MODR即時通知上位機。

6、實時監測：實時諧波分析、實時波形顯示、矢量圖畫面。

7、5＂TTF顯示屏；分辨率為800×480；

8、串行口通訊RS-485；

9、U盤（8G內存以下）記錄文件復制；PC軟件運行于Windows平臺，通過串行口連接，提供實時監視、參數設置、數據分析等功能。

1、模擬通道

模擬通道：16路；8路交流電壓通道，8路交流電流通道

A/D分辨率 ： 16位

同步采樣頻率：2kHz

有效值準確度：0.2%

量程：

電壓、電流通道的量程可根據用戶要求調整；裝置支持外接電壓、電流互感器，變比可通過軟件設置。

2、開關量通道

16路開關量通道

同步采樣頻率：2kHz

標配為外接無源節點，通道內部輸出+24V。可根據用戶要求配置為各種電壓范圍的有源節點。

3、派生量

最多可設置8路派生量，各類型的準確度如下表所示。

4、故障啟動方式

模擬量：突變、過量、欠量

開關量：變位（閉合、斷開）

5、故障記錄容量

故障記錄總存儲容量32MB。最多記錄數量為200條，大于200條后，按照先進先出原則循環記錄。

6、通訊

串行口：1個RS-485端口，最大通訊波特率115200bps。

7、顯示屏

5”TTF顯示屏；分辨率：800×480

8、機箱規格

外形尺寸:187(寬) ×177(高)×245(深)

重量：6kg

9、工作電源

工作電壓：85～264VAC/100～370VDC

輸入頻率：47～440Hz
