（一）、互感器測試儀

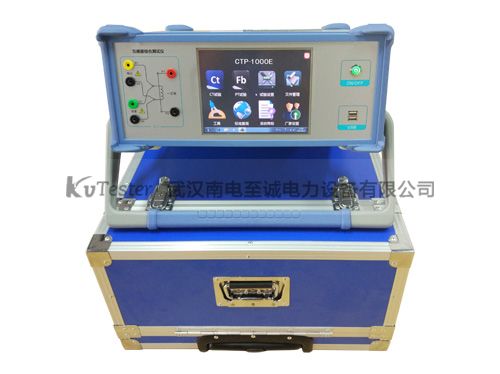

互感器測試儀是在武漢南電至誠開發的、廣受贊譽并大量應用的互感器多功能全自動綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，互感器測試儀是電力行業用于互感器的專業測試儀器。



（二）、電壓互感器試驗

在參數界面，用旋轉鼠標切換光標到互感器類型欄，選擇互感器類型為電壓互感器。



1.電壓互感器試驗試驗接線步驟

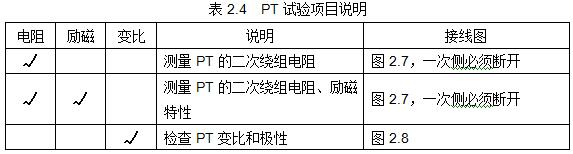

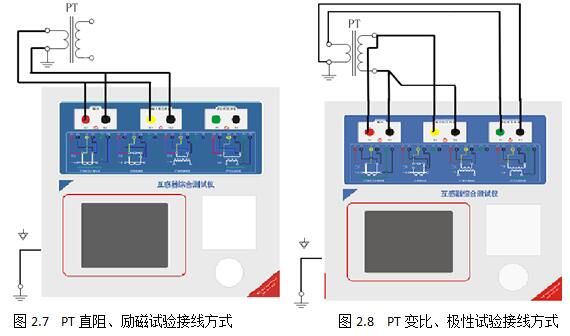

第一步：根據表2.4描述的PT試驗項目說明，依照?qǐng)D2.7或圖2.8進行接線。 pt試驗項目

第二步：同一PT其他繞組開路。

第三步：接通電源，準備參數設置。

2、電壓互感器試驗參數設置

PT參數設置界面



用旋轉鼠標 切換光標到要設置的參數位置。

（1）線路號、相別、PT編號、繞組號可輸入字母和數字。

（2）額定二次電壓 ：電壓互感器二次側的額定電壓。

（3）級別：被測繞組的級別，有P、計量等2個選項。

（4）當前溫度：測試時繞組溫度，一般可輸入當時的氣溫。

（5）額定頻率：可選值為：50Hz或60Hz。

（6）最大測試電壓：試驗時設備輸出的最大工頻等效電壓。

（7）最大測試電流：試驗時設備輸出的最大交流電流。

第四步： 選擇右邊的開始按鈕進行試驗。
