伏安特性測試儀專為繼電保護專業測試電流互感器伏安特性，變比測試和極性判別而設計。它也可以用作變壓器極性判別測試。是一種具有較高性價比的多功能測試儀器。

　　伏安特性曲線的測量原理及接線方式與單機的測量基本一致。連接好之后，點擊“開始測試”以啟動您的測試。在這種情況下，器件根據電壓、電流、步進等參數，對電壓、電流、步進進行自動檢測。在測量的過程中，電壓、電流均會自動顯示，并自動繪制伏安特性曲線。您可以在任何時候通過點擊“停止測試”來終止您的測試。

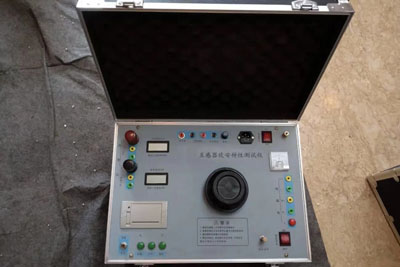

伏安特性測試儀

　CT伏安特性綜合測試儀產品特點有：

　　一、安全可靠：

　　國內MBC電源控制技術，單相AC220V輸入電源，并且工作電源與功率電源共用一個輸入端口,設計更加科學合理,使用更加安全可靠。

　　注：其它同類產品的工作電源和功率電源都是獨立的輸入方式，而且需要采用三相AC380V雙火線輸入才能滿足實驗要求，這樣會帶來很大的安全隱患，很可能會導致使用人員觸電甚至傷亡等事故。

　　二、CT伏安特性綜合測試儀符合國家檢修規程：

　　設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。

　　三、輸出容量大：

　　單機220V輸入時最大電壓輸出0-2500V，單機最大電流輸出0-400A。

　　四、功能齊全：

　　可檢測CT的穩態/暫態特性：伏安特性、自動計算拐點、變比、極性、5%和10%誤差曲線、退磁、一次通流、角差比差等項目，輕松實現一機多用。

　　五、接線方式簡單：

　　采用單電源輸入端口；僅有8個測試端口就可完成CT所有測試項目，接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；

　　六、變頻CT伏安特性綜合測試儀操作簡單：

　　采用旋轉鼠標和大液晶顯示器，操作方式簡單，圖形顯示清晰，直觀方便。

　　七、快速打印：

　　采用熱敏打印機，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。

　　八、大容量FLASH存儲：可保存1000組試驗數據，掉電后可保存10年。

　　九、USB接口：方便連接新式筆記本電腦。

　　十、變頻CT伏安特性綜合測試儀體積小，重量輕：同類產品中體積最小、重量最輕、方便現場使用。

　　使用CT伏安特性測試儀的方法

　　互感器伏安特性測試儀是一款全自動化的CT特性測試儀器，是繼電保護和高壓絕緣專業的專門檢測儀器，儀器可以完成的試驗包括：CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數。

　　伏安特性測試，是對于電流互感器的保護級繞組進行測量，從電壓、電流的U-I曲線及相應的保護電流互感器M-Z誤差曲線，從而體現此保護電流互感器的特征，伏安特性測量接線圖如下：

　　鍵盤使用方法

　　在數字輸入模式下，直接“0”～“9”鍵輸入數字，結合“.”可以輸入任何數字。“OK”鍵選擇當前的輸入，“取消”可以消除剛才的錯誤輸入，“↑”“↓”“←”“→”則可以方便的實現光標的移動。

　　主菜單

　　連接好儀器側板上的0～220V電源和面板上電源電源端口，打開面板上的電源開關，液晶屏背光亮，裝置進行自檢，自檢完畢進入伏安特性測試儀漢化主菜單，主菜單如下:

　　主菜單有CT伏安特性測試、CT變比極性測試、PT伏安特性測試、PT變比極性測試、系統設置和廠家設置六項功能，其中廠家設置是華天電力保留的儀器校準功能，需要廠家密碼才能使用。

　　CT伏安特性試驗

參數設置界面

　　在主菜單中選中CT伏安特性測試選項后，液晶屏將出現參數設置界面如下：

　　第x次記錄：以前第x次做完伏安特性試驗后保存的數據，用來瀏覽歷史測試結果。

　　分段點電流值：為使伏安特性曲線的拐點前和拐點后的曲線點分布合理特設置一個分段點，在此點前后分別以兩種不同電流步長進行試驗，該分段點電流值根據估計值或根據所測拐點值來設定，范圍(0-20)A。

　　分段點前(后)步長：分段點前(后)的電流步長，范圍(0.001-2.000)A。

　　最大輸出電壓：本次試驗允許輸出的最大電壓，該電壓絕不能超過電流互感器二次側的所能承受的最大電壓，范圍(0-2000)V。

　　最大輸出電流：本次試驗允許輸出的最大電流，該電流不能超過電流互感器二次側的所能承受的最大電流，范圍(0-200)A。

　　單機試驗：僅使用單機進行試驗時，按此鍵開始試驗。

　　外接升壓器試驗：若需外接升壓器進行試驗時，按此鍵開始試驗。

　　使用說明

　　為了使作出的伏安特性曲線測試點均勻連貫，特設定一分界點，該分界點前按一個步長進行試驗，分界點后按另一個步長進行試驗。該分界點即為分段點。該點數值可大可小，一般根據估計或測試得出，不一定等于真實拐點，當然越接近越好。

　　設置最大輸出電壓和最大輸出電流可對電流互感器進行保護，在試驗過程中，一旦電壓或電流超出設定值，測試儀將自動斷路保護電流互感器。

　互感器伏安特性測試儀使用注意事項：

　　⒈ 電流互感器二次線圈不應有接地點。

　　⒉ 調壓器開關及輸出開關在斷開位置方向可接線和拆線。

　　⒊ 試驗前本裝置應可靠接地。

　　⒋ 做完試驗后應及時回零，嚴禁在高電壓，大電流下長時間停留。

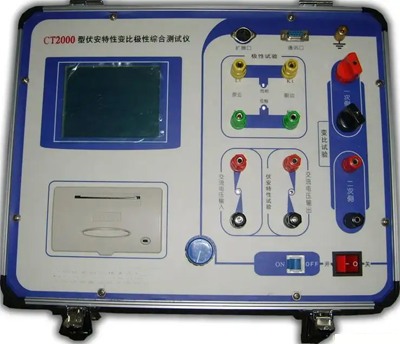

互感器綜合測試儀
