測試中常用的兩種測試設備有兩種：直流雙臂電橋和變壓器直流電阻。然而，一些測試人員對試驗儀器的性能參數不了解，導致測試數據不準確，甚至造成被測試變壓器的故障。本文就變壓器直流電阻試驗中的儀表選用及應注意的問題作一簡單的說明。

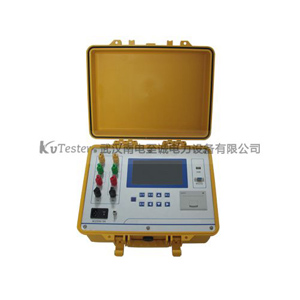

ZCZR-5A直流電阻測試儀

　　直流雙臂電橋和直流電阻測試儀介紹

　　直流電橋是利用已知和未知（待測）的電阻組成的電橋電路，通過比較法測量試品的直流電阻的的一種試驗儀器。我們將電橋兩個臂接入被測量，另兩個臂為已知固定電阻的電橋稱為雙臂直流電橋（也叫凱爾文電橋）。電橋只有一個臂接入被測量，其它三個臂為已知固定電阻的稱為單臂電橋（也叫惠斯通電橋）。

　　直流電阻測試儀主要是利用雙臂電橋的原理，通過高精度程控整流穩壓電源，自動完成直流電阻的充電、測試、放電、記數過程的一種試驗儀器。具有操作簡單、測量速度快等優點。

　　直流電阻測試中儀器的選擇

　　變壓器由于其構造的原因，一般繞組電感很大，而繞組的電阻很小。因此，變壓器直流電阻測試，都需要克服變壓器繞組電感的感電勢的影響，所以就存在一個充電的過程，其實際就是克服感性元件的影響的過程。而變壓器容量越大，其電感就越大，需要的試驗儀器試驗電源的容量就越大。我們選擇的試驗儀器的充電容量和電流的大小就決定了，充電過程的長短和試驗結果精度的高低。因此，我們按照變壓器的容量的大小來說明變壓器直流電阻測試儀器的選擇。

　　大容量變壓器的直流電阻測試中有兩個主要的特點：一、是繞組電阻特別小，二、是繞組電感大。首先，考慮電感的影響，如果使用便攜式型雙臂電橋來測，由于其試驗電源只有幾伏的干電池，充電電流都是毫安級的，那么其充電過程肯定會很長。對于像電爐、電解鋁等使用的超大容量的整流變壓器，一般電沒充完，試驗電源已經沒電了。因此，就需要選擇充電電流大，通過外接電源整流穩壓來充電的直流電阻測試儀來完成。再者，考慮繞組電阻特別小（例如35kV 18000KVA的電爐變壓器二次繞組的0.0000590Ω），超出了便攜式雙臂電橋的測量范圍0.0001～11Ω，同時也會超出了許多直流電阻測試儀的測量范圍，在不想增加購買設備費用的情況下，可選用測量原理和雙臂電橋一致的100A的回路電阻測試儀（測量范圍0-1mΩ）來完成試驗。

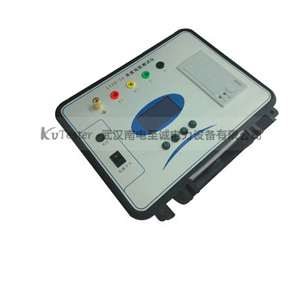

ZC-205B三通道直流電阻測試儀

　　特別小容量的變壓器像所用變壓器等，其繞組電感相對于大容量變壓器很小，便攜式雙臂電橋和直流電阻測試儀都能很容易完成充電、測量。但是這種變壓器也有自己的特點：一、電阻比較大，有的會超出便攜式QJ44型雙臂電橋的測量范圍，比如干式10/0.4kV 63KVA變壓器的高壓繞組電阻值一般都在二十幾歐姆。只能使用直流電阻測試儀。二、額定電流小，比如干式10/0.4kV 63KVA變壓器的高壓繞組的額定電流為3.64A。低于許多直流電阻測試儀的試驗電流，此時我們需要用高精度萬用表來完成測試，也可以用合適的單臂電橋來完成試驗。

　　對于中等容量的變壓器，我們可以用直流電阻測試儀和便攜式QJ44型雙臂電橋都可完成繞組直流電阻的測試。不過為了試驗快速，我們最好使用直流電阻測試儀來完成試驗。

　　直流電阻測試中的需要注意的問題

　　首先，需要根據變壓器銘牌數據和出廠試驗報告選擇合適的試驗儀器。主要考慮變壓器的容量、繞組阻值大小、繞組額定電流，試驗儀器的精度、量程、試驗電流，二者要匹配。

　　其次，選好試驗儀器后，需要用標準電阻對直流電阻測試儀器檢查其測量準確度后，決定該儀器能否使用。

　　最后，開始試驗時去掉變壓器繞組引出線接線柱上的螺母，檢查油浸變壓器的檔位放到對應檔位的卡槽保證接觸良好，將干式變壓器的組別連接桿的連接螺栓緊固保證接觸良好
