耐壓測試的工作原理：把一個高于正常工作的電壓加在被測設備的絕緣體上，并持續一段規定的時間，如果其間的絕緣性足夠好，加在上面的電壓就只會產生很小的漏電流。如果一個被測設備絕緣體在規定的時間內，其漏電電流保持在規定的范圍內，就可以確定這個被測設備可以在正常的運行條件下安全運行。測試系統有三大模塊：程控電源模塊、信號采集調理模塊和計算機控制系統。程控電源模塊由輸出位0V~140V的程控電源和高壓變壓器構成，在單片機ADCm842控制下程控電源輸出電壓經變壓器升壓可以得到設定的輸出電壓值。

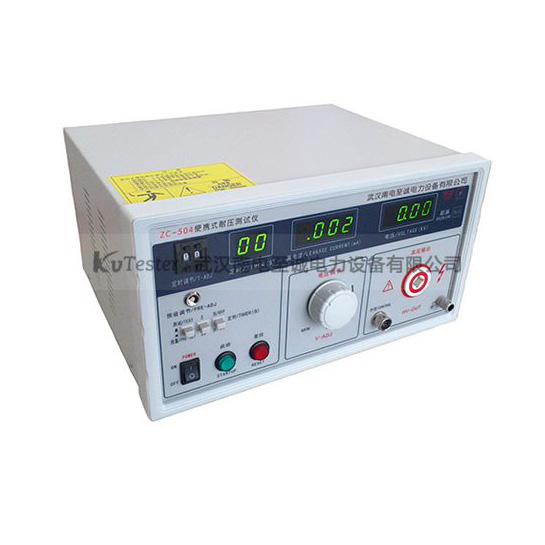

ZC-504便攜式耐壓測試儀

　　耐壓測試儀使用方法

　　1)儀器的連接只有在測試燈熄滅狀態,無高壓輸出狀態時,才能進行連接或拆卸操作!

　　2)在連接被測體或拆卸時,必須保證高壓輸出”0”及在”復位”狀態。

　　3)檢測產品前，須先按下啟動按鈕，將耐壓測試儀的紅色高壓輸出棒和回路線對接短路，看耐壓測試儀是否出現擊穿報警，以此確定耐壓測試儀是否工作正常。

　　4)如果產品測試過程中出現擊穿報警，應按下停止(或復位)按鈕，檢查耐壓測試儀的電線等是否存在碰線短路或其他的異常情況，然后再按下啟動按鈕重新進行檢測，確定是否存在誤報警，以便判定產品是否合格。

　　5)臺燈、燈串和軟管燈等應該在絕緣材質的臺面上進行測試，吊燈必須與金屬的懸掛架保持絕緣隔離狀態。

　　6)測試燈串和軟管燈類的產品時，高壓棒的尖頭部位須綁上金屬絲球，以便擴大測試面積，保證測試的有效性。

　　7)測試帶插頭的燈具，回路線上的插座必須選用品質好的和插頭制式相匹配的(如歐式BS插頭等)插座，避免因接觸不良導致測試的不正確。

　　使用時注意事項

　　1.耐壓測試儀的整個操作過程應由專門指定的一個人單獨完成，切勿兩人(或以上)同時協同操作。

　　2.儀器避免陽光正面直射,不要在高溫、潮濕、多塵的環境中使用或存放。

　　3.儀器使用一年后,必須按照國家技術監督部門要求、送計量部門或回廠檢定合格后,方可繼續使用。

　　4.測試時儀器接地端與被測體要可靠相接,嚴禁開路。

　　5.切勿將輸出地線與交流電源線短路,以免外殼帶電,造成危險。

　　6.測試燈、超漏燈,--旦損壞,必須立即更換,以免造成誤判。

　　7.排除故障時,必須切斷電源，由專業技術人員進行維修。

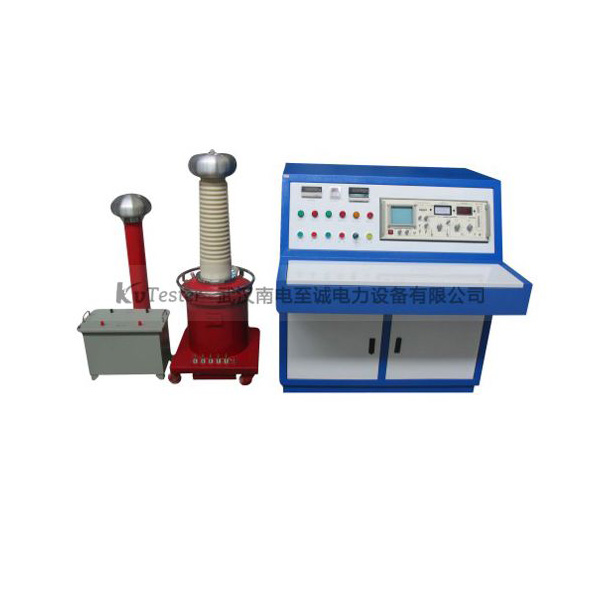

YDJF-10KVA100KV工頻無局放試驗設備成套裝置技術方
