三相繼電保護測試儀繼電保護測試儀裝置硬件組成介紹

　　微機繼電保護測試儀 控制數字信號處理器微機

　　本三相繼電保護測試儀采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。

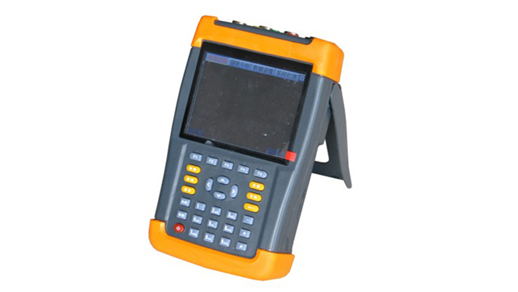

ZCYD-C三相多功能用電檢查儀3

　　D/A轉換和低通濾波

　　采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性。

　　由于D/A分辨率高和擬合密度高，波形失真小，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現精確移相、諧波疊加，高頻率時亦可保證高的精度。

　　電壓、電流放大器

　　各相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。

　　功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作，當電流超過10A時，軟件限時啟動，限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。

　　開入、開出量

　　開關量輸入電路可兼容空接點和0～250V電位接點。電位方式時，0～6V為合，11～250V為分。開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量。

　　開入部分與主機工作電源、功放電源等均隔離。開入地為懸浮地，所以，開入部分公共端與電流、電壓部分公共端UN、IN等均不相通。

　　開關量電位輸入有方向性，應將公共端接電位正端，開入端接電位負端，保證公共端子電位高于開入端子。現場接線時，應將開入公共端接＋KM，接點負端接開入端子。如果接反，則將無法正確檢測。

LY-3C三相電能表現場校驗儀3

　　三相繼電保護測試儀可測試項目

　　微機繼電保護測試儀

　　三相繼電保護測試儀每次試驗只能選擇阻抗邊界搜索Z（Ｉ）特性曲線或Z（V）特性曲線中的一個項目進行試驗。

　　●故障類型 提供了各種故障類型，用于測試各種類型距離保護。對接地型距離繼電器應選擇單相接地故障，對相間型距離保護，應選擇相間故障。

　　●計算模型 有電流不變;和電壓不變;兩種計算模型。選擇電流不變;時，在下面的方框內可以設置短路電流，軟件根據短路電流和短路阻抗計算出相應的短路電壓；選擇電壓不變;時，在下面的方框內可以設置短路電壓，軟件根據短路電壓和短路阻抗計算出相應的短路電流。

　　●搜索方式 有單相搜索;和雙向搜索;兩種方法。詳細介紹請參考;差動保護;章節的相關說明。分辨率;只對雙向搜索方式有效，它決定了雙向搜索方式的測試精度。

　　●故障觸發方式 在時間控制;觸發方式下，軟件按;故障前延時最大故障時間測試間斷時間;這樣的順序循環測試，詳細說明請參考線路保護;章節的有關說明。

　　●最小動作確認時間 在最大故障時間內，保護多段可能動作。如果保護動作的時間小于最小動作確認時間則盡管是保護的動作信號，軟件也不予認可，因可能是其他段搶動。這個時間專門用來在雙向搜索;方式下，躲開某段阻抗動作。例如，要搜索Ⅱ段阻抗邊界，雙向搜索;方式下掃描點肯定會進入Ⅰ段阻抗范圍，而Ⅰ段的動作時間較Ⅱ段要短，從而造成Ⅰ段保護搶動。

　　●故障方向 依據保護定值菜單進行設置，適用于方向性阻抗保護。

　　●零序補償系數 若做接地距離繼電器的試驗，要注意正確設置零序補償系數，請參考線路保護;章節的有關說明。

　　●自動設定搜索線參數 在整定參數;頁中有這個按鈕，點擊此按鈕后，軟件會根據所設定的整定阻抗自動計算出搜索線的長度以及搜索中心。可以在搜索阻抗邊界;頁面中查看。
