近年來，國內許多變電站發生了雷擊擴大事故，大多與地網的接地電阻有問題。在某工廠，如果設備的電阻電壓發生問題，會直接影響其使用，因此每隔一定時間檢查設備的電阻。

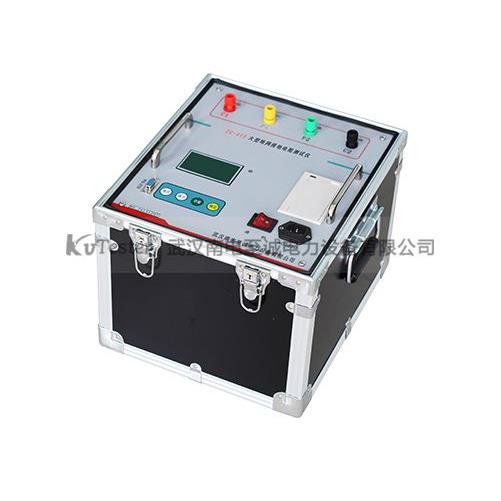

　　你會選擇什么樣的電阻測量器？有一種新型儀器叫大型地網接地電阻測試儀。

　　大型地網接地電阻測試儀適用于測量各類接地裝置的商用接地電阻、接觸電壓、步進電壓、等工頻特性參數及土壤電阻率。

　　大型地網接地電阻測試儀如何使用

　　(1)首先按規定埋置好表附的輔助接地探針及連接導線（C-一接40m長線，P一接20m短線，E-接接地極）。

　　(2)斷開被測接地極與被保護的電氣設備的連接線。

　　(3)置平儀表，選擇適當倍率。

　　(4)搖動儀表調正平衡指示器_，使表針指零。

　　(5)盡量使儀表工作在額定轉速時讀數，有地中電流干擾時也可小范圍的改變轉速使儀表達到指零再讀取數值。

　　(6)每次改變倍率都必須重新調整測量度盤，使儀表平衡指零。

　　測量接地電阻時需注意事項：

　　(l)用接地搖表測量接地電阻時，接地電阻測試儀如果將Pl. c．端頭短接，通過一根引線接至接地網或接地搖表生產廠已將Pl. Cl端在內部短接，只引出一個端子，則量的讀數中包括有引線的電阻。當被測接地電阻值比較小時，需要減去引線電阻才是接地網的接地電阻。引線電阻可以用接地搖表來測量，將引線接在P1、Cl與P2. C2端，搖表測出的電阻為引線電阻。如果從搖表P1端與C1端各引一根引線至接地網，則測量的讀數不含引線電阻，僅為所測的接地電阻。

　　(2)用工頻電流電壓法測量接地電阻時，電壓線與電流線應盡可能遠離，否則電流線與電壓線之間的互感足夠大，使得測量的電壓值中含有很大成分的互感電勢，以致測量結果背離真實情況。DL/T 475-2006《接地裝置工頻特性參數的測量導則》的3.1.3條測量工頻接地電阻的四極法指出：“四極法”可以消除互感的影響，經實測（發電廠、變電站）證實，“四極法’’在測量大型接地網中原理是錯誤的，因為大型接地網的接地電阻實質上是接地阻抗。接地電阻測試儀用注入工頻電流值除以接地網電位升高所得的結果，本身就含有一定的自感。因此測量大型接地網的接地電阻時，需在引線布置上使電流線與電壓線盡可能遠離。

　　(3)測量大面積接地網接地電阻時，所用電壓與電流的引線都會很長，電流引線要使用大截面導線。通常用停電的架空線路作電流引線，電流極也可用配電站的接地網，這樣可以獲得較大的回路電流。電壓引線則用小截面的電源線或其他導線沿地面敷設，電壓極只需用1～2m長的鐵管或角鐵打人土壤中即可。
