GM-5KV/10KV絕緣電阻測試儀
10KV絕緣電阻測試儀、絕緣電阻測試儀
參考標準DL/T845.1-2004、DL/T474.1-2006、JJG622-1997
產品優勢能保存60組測量結果，且數據20年可不丟失。 自帶RS232串行接口，能與計算機數據通信。 非測試狀態下，5分鐘無任何操作，儀器提示關機。 具有全面完善的保護功能，工作可靠性高。
產品價格：來電咨詢生產廠家：南電至誠電力設備全國24小時銷售熱線:
400-871-8761銷售熱線：400-871-8761
羅經理：18086449691
地址：武漢市江夏區佛祖嶺街道鳳凰園中路10號金華視工業園研發樓西邊二樓
郵箱：027-82621016
產品介紹
GM-5KV/10KV/15KV/20KV系列可調高壓數字兆歐表測試電壓高，功率大，被測量對象往往又帶有工頻泄漏或感應上高壓干擾電能，因此為了人身安全，使用該儀器首先一定要接好安全接地線。可調高壓數字兆歐表是為了解決高壓變電站、發電廠現場強干擾下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試而設計研制。它亦可用于廣泛領域的電氣絕緣電阻特性測量。
產品特點
1）采用微電腦控制，菜單操作，大屏幕液晶LCD點陣顯示，性能穩定，屬智能化儀表。
2）抗干擾能力強，適合在強電磁干擾環境中測量。
3）有50V、100V、250 V、500V、1.0kV、2.5kV、5.0kV共7個電壓輸出檔。
4）輸出高電壓同時也可0V起全范圍連續調節。
5）自動測量R15、R60、R600，自動計算吸收比、極化指數，
6）帶載能力強，短路電流約5mA。
7）測量范圍最大為0.1 ~10TΩ，自動切換量程。
8）模擬條指針與數字顯示相結合，形象的表明數據的變化趨勢及準確的測量結果。
9）隨時顯示測試時間，且每隔15秒蜂鳴器自動鳴叫提示。
10）測量完畢自動泄放高壓，高壓泄放時間不超過30秒。
11）自動測量環境溫度、空氣濕度及每次測試的日期與時間。
12）能保存60組測量結果，且數據20年可不丟失。

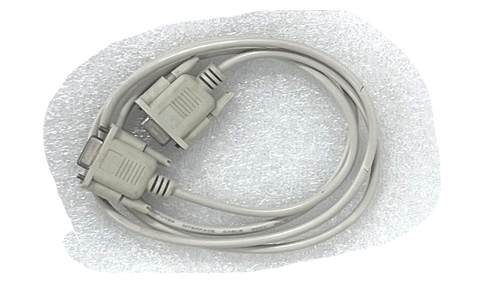

13）自帶RS232串行接口，能與計算機數據通信。
14）非測試狀態下，5分鐘無任何操作，儀器提示關機。
15）具有全面完善的保護功能，工作可靠性高。
技術參數
額定測試電壓 | 50V、100V、250 V、500V、1.0kV、2.5kV、5.0kV 共7個電壓輸出檔 |
測量范圍 | 0.1 ~ 10TΩ |
輸出電壓誤差 | ±5% |
短路電流 | 約5mA |
準確度等級 | 5.0級 |
下半量程范圍基本誤差 | ±( 5%·Rx + 1d ) |
上半量程范圍基本誤差 | ±( 10%·Rx + 2d ) |
高壓顯示誤差 | ±( 5%·Ux + 1d ) |
溫度測量誤差 | ±0.5℃ |
空氣濕度測量誤差 | ±2%RH |
供電電源 | 14.8V 鋰電 |
電池一次充電使用時間 | 30天 每天10次DAR和5次PI測試 |
絕緣電阻 | > 500 MΩ（測試線與機殼間） |
耐壓 | AC10.0kV 50Hz 1min （測試線與機殼間） |
工作溫度與濕度 | 0℃ ~ + 40℃ < 85%RH |
貯存溫度與濕度 | - 20℃ ~ + 50℃ < 90%RH |
外形尺寸 | 320（L）×230（W）×270（H） （mm） |
重量 | ≈ 4.5kg |
GM-10KV絕緣電阻測試儀：
額定測試電壓 | 0V ~ 10.0KV |
測量范圍 | 0.1~ 10TΩ |
輸出電壓誤差 | ±5% |
短路電流 | 約5mA |
準確度等級 | 5.0級 |
下半量程范圍基本誤差 | ±( 5%·Rx + 1d ) |
上半量程范圍基本誤差 | ±( 10%·Rx + 2d ) |
高壓顯示誤差 | ±( 5%·Ux + 1d ) |
溫度測量誤差 | ±0.5℃ |
空氣濕度測量誤差 | ±2%RH |
供電電源 | 14.8V 鋰電 |
電池一次充電使用時間 | 30天 每天10次DAR和5次PI測試 |
絕緣電阻 | > 500 MΩ（測試線與機殼間） |
耐壓 | AC10.0kV 50Hz 1min （測試線與機殼間） |
工作溫度與濕度 | 0℃ ~ + 40℃ < 85%RH |
貯存溫度與濕度 | - 20℃ ~ + 50℃ < 90%RH |
外形尺寸 | 320（L）×230（W）×270（H） （mm） |
重量 | ≈ 4.5kg |
