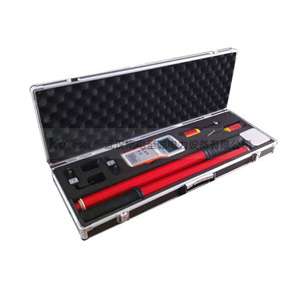

TAG-8000D高低壓無線核相儀

　　電力系統核對相位是經常性的工作。傳統的定相方法多數采用電壓互感器或高壓驗電器。這些方法前者設備笨重，后者依靠微弱的輝光指示容易出現誤判斷。南電至誠生產的核相器使高壓定相這項危險性較大的而又必不可少的工作安全可靠，指針顯示一目了然，重量只有互感器的1/10-1/20攜帶方便。 核相器在電力系統環網和雙電源電力網建設或檢修中, 對于閉環點斷路器兩側電源核相檢查是非常重要的試驗項目。

　　TAG-8000D高低壓無線核相儀產品介紹

　　TAG-8000D高低壓無線核相儀用于檢測環網或雙電源電力網閉環點斷路器兩側電源是否同相。在閉環兩電源之前一定要進行核相操作，否則可能發生短路。儀器適合5V～220KV輸電線路帶電核相作業，同時具有高壓驗電和核定相序的功能。

　　儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點，符合國家電力安全工器具質量監督檢驗測試相關標準。與有線核相器相比，其主要優點是去掉了連接兩個電網（電源）兩端的引線，使用不受任何地形和設施構架的方式限制，提高了安全性。

　　高壓無線核相儀的工作原理

　　高壓無線核相儀由兩個在電氣上互不相連的發射器和接收器組成，兩個裝置上均裝有電極，電極可與被測導線相連（或接觸），一只紅色的發射器其電極的形狀為鉤形以便掛到導線上，另外一只黃色的為接收器，其電極的形狀為丫形便于接觸導線，這些電極均作為發射與接收信號的天線之用，發射器與接收器的端部均應與配套的絕緣操作桿相接。

　　發送裝置正常工作后將采集的具有相位關系的電網電壓信號進行處理后進行調制，然后向接收裝置進行發射，接收裝置將接收到的具有相位特性的電網電壓信號解調后與接收裝置本身采集到的具有相位關系的電網電壓信號進行實時比較，即可測出其相位差值。高壓無線核相儀在電力線路核相時認為相位差值小于10°為同相，相位差值大于30°為異相。

　　TAG-8000D高壓無線核相器的主要功能

　　TAG-8000D高壓無線核相器主要優點在于去掉了連接兩個電網（電源）兩端的引線，（距離可達20m）可穿過圍墻和隔墻（板），不受任何地形和設施構架的方式限制，提高了安全性，操作極為方便，只需一人操作一人監護。

　　在電力系統環網和雙電源電力網建設或檢修中，對于閉環點斷路器兩側電源核相檢查是非常重要的試驗項目，否則可能發生短路，后果不堪設想。TAG-8000D無線高壓核相器采用電力電子檢測技術和無線傳輸技術，操作安全可靠，使用方便，克服了有線核相儀的諸多缺點，符合國家電力安全工器具質量監督檢驗測試相關標準。
