電力系統核對相位是經常性的工作。傳統的定相方法多數采用電壓互感器或高壓驗電器。這些方法前者設備笨重，后者依靠微弱的輝光指示容易出現誤判斷。南電至誠生產的核相器使高壓定相這項危險性較大的而又必不可少的工作安全可靠，指針顯示一目了然，重量只有互感器的1/10-1/20攜帶方便。 核相器在電力系統環網和雙電源電力網建設或檢修中, 對于閉環點斷路器兩側電源核相檢查是非常重要的試驗項目。

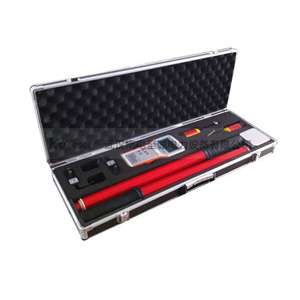

TAG-8000D高低壓無線核相儀

　　高壓無線核相儀器使用說明：

　　1、自檢

　　a. 使用之前必須將發射器和發射器NO.2，接收器電池充足將自檢線一端接入220V電源，另一端插入發射器和發射器NO.2，打開發射器電源開關。發射器必須置于離地30cm以上，否則影響接收靈敏度。

　　b. 打開接收器電源開關，按測試按鈕，接收器進入10秒，計時完畢即顯示“同相”起始波形，在同一位置并有燈光、文字、聲音提示，表示儀器可正常使用。

　　2.現場使用

　　a. 使用前必須遵守《電力安全工具預防性試驗規程》工作要求。

　　b. 將發射器和發射器NO.2連接絕緣桿，（絕緣桿必須將二節接合使用）打開電源開關，發射器指示燈顯示綠色。

　　c. 打開接收器電源開關，按測試鍵，接收器進入10秒，完畢將發射器和發射器NO.2分別同原始端和測試端接觸。發射器指示燈由綠色變成紅色。

　　d.接收器“同相”時顯示如下：

　　1．波形在同一起始位置。

　　2．相位角角差顯示“0”或“360”。

　　3．文字指示“同相”。

　　4．同相指示燈亮（電源指示燈、發射器和發射器NO.2指示燈都亮）。

　　5．聲音提示。

　　e.接收器“不同相”顯示如下：

　　1．始波形不在同一位置。

　　2．相位角角差顯示“120”或“240”。

　　3．文字指示“不同相”。

　　4．高壓無線核相儀器同相指示燈不亮（電源指示燈、發射器和發射器NO.2指示燈都亮）。

　　發射器指示燈顯示紅色處于發射狀態，表示發射器完好。發射器電池工作時低于8.4V必須充電否則影響接收靈敏度。

　　接收器有波形顯示、燈光指示，表示收到發射器信號。接收器必須收到發射器和發射器NO.2信號才作判別，相位角角差顯示“0”和“360”偏差小于±20゜都顯示“同相”。

ZCHX-31高壓語言數字核相器

　　注意事項

　　1、 現場操作必須遵守《電力安全工具預試規程》工作要求

　　2、 使用前必須對儀器自檢，發射器、接收器電池充足，否則影響發射及接收靈敏度。

　　3、 使用過程中不能大于有效接收器距離，發射器盡量置于開闊處。

　　使用過程中避免同時使用無線電發射裝置（對講機等），以免干擾接收器無法判別。
