絕緣電阻測試儀，通常被稱為絕緣電阻表或數字高壓絕緣表。廣泛用于測量發電機、馬達、電源變壓器、配線、電器和其它電氣裝置（如控制、信號、通信和電源的電纜）的絕緣電阻。

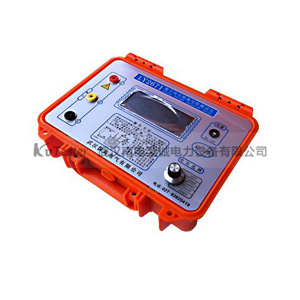

　ZC2671數字兆歐表　

      絕緣電阻測試儀的工作原理

　　絕緣電阻測試儀往往被用于例行維護程序中來指示電機在數月或數年內絕緣電阻的變化，絕緣電阻發生大的變化，就可能預示著潛在的故障，所以，就需要對絕緣電阻測試儀進行定期校準，以確保儀表本身沒有隨時間發生變化。

　　絕緣電阻測試儀通過用一個電壓激勵被測裝置或網絡，然后測量激勵所產生的電流，利用歐姆定律測量出電阻；優良的絕緣電阻測試儀校準器包括各種可選的電阻器，這點與現代校準器利用合成電阻功能提供的電阻器差別不大；絕緣電阻測試儀校準器與直流/低頻校準器的不同之處在于所需的電阻器范圍，以及耐受電壓能力不同。

　　絕緣電阻特點：

　　1. 輸出功率高，承載能力強，抗干擾能力強。

　　2.該儀表外殼采用高強度鋁合金制成，機器配有等電位保護環和四階有源低通濾波器，可有效屏蔽外部工頻和強電磁場。測量電容樣品時，輸出短路電流大于1.6毫安，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低電阻測量，壓降不會因為比例設計而影響測量精度。

　　3.不需進行人力作功，由電池系統供電，量程可自動轉換。一目了然的面板操作和LCD顯示技術使得學生測量工作十分簡單方便和迅捷。

　　4. 該儀器的輸出短路電流無需負載測量即可直接測量。

　　絕緣電阻測試儀的操作流程：

　　1.測量前，必須切斷被測設備的電源，并短路接地放電。切勿讓設備帶電測量，以確保人身和設備安全。對于可能感應高電壓的設備，在進行測量之前必須排除這種可能性。

　　2.被測物表面要清潔．減少學生接觸電阻，確保工程測量研究結果的正確性。

　　3.測量前，應測試兆歐表的開路和短路，并檢查兆歐表是否完好。即在兆歐表連接到被測物體之前，搖動手柄，使發電機達到額定轉速（120r/min），觀察指針是否指向標尺的“∩”位置。將端子“線（L）”和地（E）”短接，慢慢搖動手柄，觀察指針是否在標尺的“0”位置。如果指針不能指向手指的位置，則表明兆歐表有故障。使用前應進行維修。

　　4.兆歐表使用時應放在一個平穩、牢固的地方，且遠離大的外電流通過導體和外磁場。

　　5.必須有合適的接線。兆歐表一般有三個端子，其中 l 連接到被測物體的導體部分和地球的絕緣，e 連接到被測物體的外殼或地球。G 連接到被測物體的屏蔽上，或者在不需要測量的情況下。在測量絕緣電阻時，只使用“ l”和“ e”端子。但是，在測量電纜對地絕緣電阻或被測設備泄漏電流嚴重時，應使用“ g”端子，并將“ g”端子連接到屏蔽層或外殼上。震動的速度應該由慢變快。當速度達到120每分鐘轉速（zc-25）時，保持恒定轉速，讀數后1分鐘。邊看書邊顫抖。無法停止閱讀。

　　6.搖動試驗時，將兆歐表置于水平位置，當曲柄轉動時，末端按鈕之間不允許短路。由慢到快搖動手柄。如果發現指針指向零，被測絕緣可能短路，那么就不能繼續搖手柄，防止表內線圈受熱損壞。

　　7.讀數進行完畢．將被測設備通過放電。放電方式方法是將測量時使用的地線從兆歐表上取下來與被測設備短接一下我們即可（不是數字兆歐表檢查放電）。
